Hydraulické valce patria medzi pohonmi vykonávajúci lineárny pohyb. Lineárny pohyb je realizovaný tlakom hydraulickej kvapaliny na piest. Piest prenáša silu a pohyb pomocou piestnice. Vzhľadom k skutočnosti takmer nestlačiteľnej hydraulickej kvapaliny, môže hydraulický valec dosahovať pomerne presné posunutie piestu.
Parker portfólio hydraulických valcov je veľmi široké a osvedčili sa na trhu ako spoľahlivé pohony rôznych zariadení.
Hydraulické valce sa delia podľa konštrukcie a maximálneho tlaku pracovnej kvapaliny.

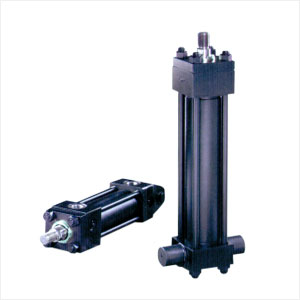

Svorníkové hydraulické valce
Svorníkové hydraulické valce sú tvorené predným a zadným vekom štvorhranného tvaru. Medzi predným a zadným vekom je pomocou svorníkov upevnená hrubostenná rúrka, vnútri ktorej sa pohybuje piest. Piest je spojený s piestnicou, ktorá prechádza stredom predného veka.
Medzi svorníkové hydraulické valce patria typy 2A, 3L, 2H, 2HD, 3H, 3HD, HMI, HMIX, HMD a svorníkové hydraulické valce z nerezovej ocele SH, SHG.
Hydraulické valce s predným a zadným vekom valcového tvaru
Hydraulický valec má medzi predným a zadným vekom, pomocou matíc so závitmi, upevnenú hrubostennou rúrkou. Vnútri rúrky sa pohybuje piest, ktorý je spojený s piestnicou prechádzajúcej stredom predného veka. Medzi hydraulické valce s predným a zadným vekom valcového tvaru patria typy MMB, MMA.
Kompaktné hydraulické valce
Kompaktný hydraulický valec sa skladá z tela valca, do ktorého je naskrutkované predné a zadné veko. Medzi kompaktné hydraulické valce patria typy CHE, CHD.
Elektrohydraulické osi
Elektrohydraulická os patrí medzi svorníkové vojne s namontovaným hydraulickým proporcionálnym ventilom a riadiacou elektronickou jednotkou. Jedná sa o kompletné riešenie hydraulického pohonu, ktorý je schopný vysunúť piestnicu do vopred stanovenej polohy v kombinácii s dosiahnutím požadovanej sily. Medzi elektrohydraulické osi patrí typ AXC.
Elektrohydraulické vojne
Hydraulický pohon sa skladá z kompaktného hydraulického agregátu a hydraulického valca. Hydraulický agregát je osadený zubovým čerpadlom ktorého pohon zabezpečuje elektromotor s napätím 12V alebo 24 V DC. Medzi elektrohydraulické vojne patrí typ EHA.
